Questions Forum Plomberie : Avis conseils schéma plomberie
Bonjour tout le monde.
Je voudrais vous soumettre un schéma de plomberie pour ma maison (construction neuve en auto construction).
Je n'y connais pas grand chose donc n'hésitez pas à revoir ma copie.
Ça sera du multicouche après la vanne d'arrêt générale (PE 25 avant ça si je ne me trompe pas).
J'ai deux petites questions supplémentaire :
1. Quel diamètre vers les nourrices du plancher chauffant? (surface de PC de 70m² en 6 boucles à priori).
2. Si je souhaite réaliser une "boucle d'eau chaude" dont on me parle souvent, notamment vers les salles de bains qui sont éloignées de 8 mètres du chauffe eau, ou dois-je la réaliser la jonction de la boucle ? en bout de la nourrice d'ECS a plus éloignée ?
Merci pour vos conseils éclairés, j'ai réalisé une maison en auto construction et je n'aurais pas pu le faire sans toutes les communautés et forums comme celui-ci! donc vraiment merci à tous ceux qui partagent leur savoir faire et leurs connaissances.
Je voudrais vous soumettre un schéma de plomberie pour ma maison (construction neuve en auto construction).
Je n'y connais pas grand chose donc n'hésitez pas à revoir ma copie.
Ça sera du multicouche après la vanne d'arrêt générale (PE 25 avant ça si je ne me trompe pas).
J'ai deux petites questions supplémentaire :
1. Quel diamètre vers les nourrices du plancher chauffant? (surface de PC de 70m² en 6 boucles à priori).
2. Si je souhaite réaliser une "boucle d'eau chaude" dont on me parle souvent, notamment vers les salles de bains qui sont éloignées de 8 mètres du chauffe eau, ou dois-je la réaliser la jonction de la boucle ? en bout de la nourrice d'ECS a plus éloignée ?
Merci pour vos conseils éclairés, j'ai réalisé une maison en auto construction et je n'aurais pas pu le faire sans toutes les communautés et forums comme celui-ci! donc vraiment merci à tous ceux qui partagent leur savoir faire et leurs connaissances.
05 février 2026 à 15:51
Réponse 1 d'un contributeur du forum travaux plomberie
Avis conseils schéma plomberie
Bonjour tibomasset.
Nous n'avons pas reçu le schéma que vous mentionnez dans votre question.
Vous pouvez nous le faire parvenir en répondant à ce message, ou en nous l'envoyant en pièce jointe par email à l'adresse suivante : images.bricolage@gmail.com
Cordialement, l'équipe du forum plomberie.
Nous n'avons pas reçu le schéma que vous mentionnez dans votre question.
Vous pouvez nous le faire parvenir en répondant à ce message, ou en nous l'envoyant en pièce jointe par email à l'adresse suivante : images.bricolage@gmail.com
Cordialement, l'équipe du forum plomberie.
05 février 2026 à 16:02
Réponse 2 d'un contributeur du forum travaux plomberie
Avis conseils schéma plomberie
Bonjour.

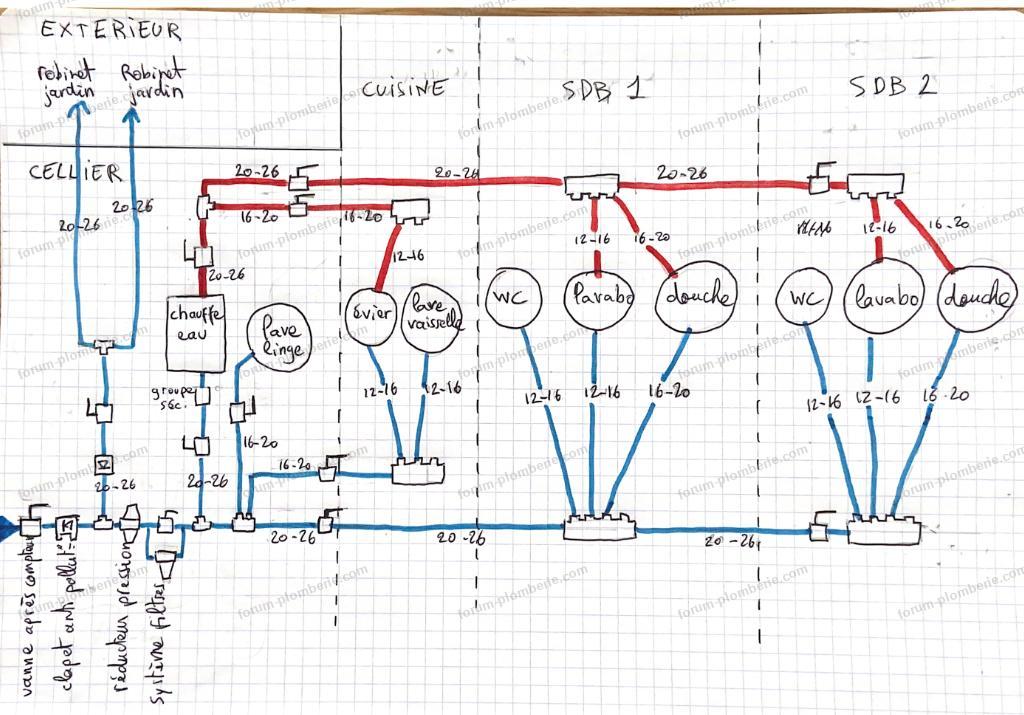

Je vous joins le schéma en pièce jointe.
Merci et cordialement.
Pour agrandir l'image, cliquez dessus.
Je vous joins le schéma en pièce jointe.
Merci et cordialement.
Pour agrandir l'image, cliquez dessus.
05 février 2026 à 17:36
Réponse 3 d'un contributeur du forum travaux plomberie
Avis conseils schéma plomberie
Bonjour Terrien !
Je ne suis pas spécialiste en plomberie et j'admire votre démarche.
Étant donné que c'est une nouvelle construction je propose quelques idées ...
Personnellement aux endroits indiqués en vert sur le schéma ci-joint autant pour l'eau froide que pour l'eau chaude je placerais des nourrices avec vannes sur les départs. Chaque "pièce" aurait son départ de la nourrice principale => départ vers lave-linge (buanderie), vers la cuisine, vers la SDB 1 et vers la SDB 2 ( et un départ de réserve ?).
Cela complique un peu le schéma, rajoute des longueurs de tuyaux et bloque l'idée d'une boucle d'eau chaude.
Par contre cela permet d'isoler facilement chaque pièce en cas de problème et permet de garder notamment l'usage d'au moins une salle de bain.
Une autre solution moins bonne à mes yeux est de rajouter des vannes et des dérivations (entourées en jaune).
Considérations martiennes concernant la boucle d'eau chaude :
Outre la question de confort ( l'eau chaude arrive tout de suite ) je me suis toujours posé la question de savoir quel était l'impact énergétique.
Il s'agit de faire circuler en permanence de l'eau chaude dans des conduites pour qu'à un moment on puisse puiser de l'eau chaude. L'eau circule donc 24h/24 pour ... 15min de puisage ?
Il faudrait isoler plus que bien les tuyaux formant la boucle afin de perdre le moins d'énergie possible.
De plus pour que l'eau circule dans la boucle (le système de thermosiphon au rendement peu élevé est révolu) il faut installer et faire tourner une pompe (circulateur) qui consomme de l'électricité.
Le jeu en vaut-il la chandelle si ce n'est par souci de confort.
Cordialement, Martien-071
Pour agrandir l'image, cliquez dessus.
Je ne suis pas spécialiste en plomberie et j'admire votre démarche.
Étant donné que c'est une nouvelle construction je propose quelques idées ...
Personnellement aux endroits indiqués en vert sur le schéma ci-joint autant pour l'eau froide que pour l'eau chaude je placerais des nourrices avec vannes sur les départs. Chaque "pièce" aurait son départ de la nourrice principale => départ vers lave-linge (buanderie), vers la cuisine, vers la SDB 1 et vers la SDB 2 ( et un départ de réserve ?).
Cela complique un peu le schéma, rajoute des longueurs de tuyaux et bloque l'idée d'une boucle d'eau chaude.
Par contre cela permet d'isoler facilement chaque pièce en cas de problème et permet de garder notamment l'usage d'au moins une salle de bain.
Une autre solution moins bonne à mes yeux est de rajouter des vannes et des dérivations (entourées en jaune).
Considérations martiennes concernant la boucle d'eau chaude :
Outre la question de confort ( l'eau chaude arrive tout de suite ) je me suis toujours posé la question de savoir quel était l'impact énergétique.
Il s'agit de faire circuler en permanence de l'eau chaude dans des conduites pour qu'à un moment on puisse puiser de l'eau chaude. L'eau circule donc 24h/24 pour ... 15min de puisage ?
Il faudrait isoler plus que bien les tuyaux formant la boucle afin de perdre le moins d'énergie possible.
De plus pour que l'eau circule dans la boucle (le système de thermosiphon au rendement peu élevé est révolu) il faut installer et faire tourner une pompe (circulateur) qui consomme de l'électricité.
Le jeu en vaut-il la chandelle si ce n'est par souci de confort.
Cordialement, Martien-071
Pour agrandir l'image, cliquez dessus.
06 février 2026 à 10:07
